【产品说明】

PZ673H、PZ673F、PZ673Y 气动刀型闸阀（刀闸阀）通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。阀门主体采用铸铁、铸钢、不锈钢等，通径DN50~DN800，工作压力1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。

【产品特点】

PZ673 气动刀型闸阀（刀闸阀）主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成阀门启闭靠气缸动作来完成。

1. 采用对夹式结构，体积小，重量轻。
2. 完全敞开的通道，可以防止介质在阀内沉积。
3. 新型U型封圈，可以保证阀门的良好密封性。
4. 闸板的外密封通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
5. 流阻小，安装维修方便。

【产品性能参数】

【产品零部件材料】

【产品外形及结构尺寸 (PN10)】

【产品外形及结构尺寸 (PN16)】

【产品图片】

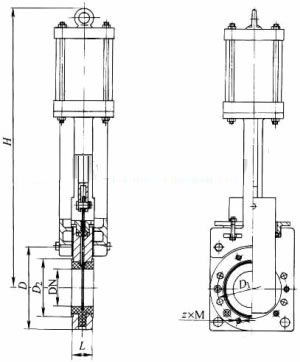

【产品外形及结构尺寸示意图】

PZ673 气动刀型闸阀（刀闸阀）气电控制功能说明：

1. 采用双电控三位五通电磁阀控制气动刀型闸阀（刀闸阀）气缸，采用三位开关，可控制闸阀在上限位、下限位及任意位置停留。
2. 闸阀在上限位、下限位置停留时，上限位及下限位置的限位开关，发出一组常开或常闭的独立信号触点。可作为状态指示用。
3. 闸阀在上限位下限位置停留时，上限位及下限位置的限位开关，自动切断电磁阀相应控制线圈的电源。这样闸阀在上限位及下限位置长期停留时，电磁阀的电控线圈不通电，可避免电磁线圈发热提高电磁阀使用寿命，大大地提高了可靠性。
4. 闸阀在上限位及下限位置长期停留时；气源被切断不耗气，但锁定阀门气缸的气压仍保持在气缸中，能保证可靠停位。
5. 在气缸开关过程中，切断控制电源，则气缸进出气也同时被切断，锁定阀门气缸的气压仍保持在气缸中，如气缸活塞、电磁阀及接头无泄漏，则闸阀可在任意位置长期停留。

PZ673 气动刀型闸阀（刀闸阀）气缸正确使用注意事项：

1. 负载运动方向必须与活塞杆的运动方向一致，以免活塞杆产生扭曲现象。
2. 使用过滤器，减压器，润滑器组合（F-R-E 组合）以调整空气品质，增长使用寿命。
3. 选用出力比实际负载大的气缸，以免气压不足时发生危险。
4. 注意使用环境温度，气缸内活塞环及密封部分材料的使用温度一般限制在 -5℃ ~ 60℃ 以内。
5. 有腐蚀气体环境，气缸内活塞及密封部分的材料，一般采用 PTFE。
