名称:PZ73H、PZ73F、PZ73Y 型手动刀型闸阀(刀闸阀)

产品介绍:

产品说明

PZ73H、PZ73F、PZ73Y 型手动对夹式刀型闸阀(刀闸阀)采用全圆形的通道设计,在刀板上端安装有聚四氟乙烯、刮泥器,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可在阀体四周设置多个冲洗口。手动,对夹式连接,明杆、平行式、刚性单闸板,公称压力 1.0~1.6MPa,阀座密封面材料为不锈钢(氟塑料、硬质合金)。

产品特点

  1. PZ73 型手动对夹式刀型闸阀(刀闸阀)设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善,便于维修,使用寿命长。
  2. 根据需要,可在阀体四周设置多个冲洗口,直接用空气、蒸汽或水进行冲洗,防止沉淀物逐渐堆积,对于输入困难的流体特别适用。
  3. 聚胶脂或含 Ni 耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可防止颗粒物料直接冲刷在密封上,从而可改善的工作条件,延长寿命。
  4. 在刀板上端安装有聚四氟乙烯、刮泥器,可防止粉尘砂砾等擦伤性物质进入填料盒。
  5. 采用全圆形的通道设计,刀板底端加工成刀刃,光洁度高,保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

产品性能参数

PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
PZ73H-10C/16C 10、16 1.0、1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物
PZ73F-10P/16P
PZ73Y-10P/16P

产品零部件材料

PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)零部件材料
型号 材料
阀体 阀杆 密封面 填料
PZ73H-10C/16C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
PZ73F-10P/16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ73Y-10P/16P CF8 (304) 0Cr18Ni9 (304)

产品外形及结构尺寸 (PN10)

PZ73H、PZ73F、PZ73Y (PN10) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DN L D D1 D2 H z×M D0
50 43 160 125 100 285 4×M16 180
65 46 180 145 120 298 4×M16 180
80 46 195 160 135 315 4×M16 220
100 52 215 180 155 365 8×M16 220
125 56 245 210 185 400 8×M16 230
150 56 280 240 210 475 8×M20 280
200 60 335 295 265 540 8×M20 360
250 68 390 350 320 630 12×M20 360
300 78 440 400 368 780 12×M20 400
350 78 500 460 428 885 16×M20 400
400 102 565 515 482 990 16×M22 400
450 114 615 565 532 1100 20×M22 560
500 127 670 620 585 1200 23×M22 530
600 154 780 725 685 1450 20×M27 600
800 190 1010 950 898 2×M 24×M30 680

产品外形及结构尺寸 (PN16)

PZ73H、PZ73F、PZ73Y (PN16) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DN L D D1 D2 H z×M D0
50 43 160 125 99 285 4×M16 180
65 46 185 145 120 295 4×M16 180
80 46 200 160 135 315 8×M16 220
100 52 220 180 155 365 8×M16 220
125 56 250 210 185 400 8×M16 230
150 56 285 240 210 475 8×M20 280
200 60 340 295 265 540 12×M20 360
250 68 405 355 310 630 12×M22 360
300 78 460 410 375 780 12×M22 400
350 78 520 470 435 885 16×M22 400
400 102 580 525 485 990 16×M27 400
450 114 640 585 545 1100 20×M27 530
500 127 715 650 609 1200 20×M30 530
600 154 840 770 720 1450 20×M36 600
800 190 1025 950 898 2000 24×M36 680

产品图片

PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)图片

产品外形及结构尺寸示意图

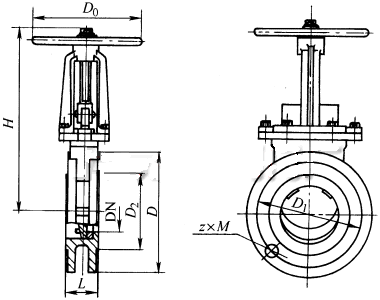

PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)外形及结构尺寸示意图
