名称:Z11H、Z11Y 内螺纹闸阀

产品介绍:

产品说明

Z11H、Z11Y 内螺纹闸阀(钢制内螺纹楔式闸阀)流体阻力小,启、闭所需力矩较小,可以使用在介质向两方向流动的环网管路上,也就说介质流向不受限制。全开时,密封面受工作介质的冲蚀比截止阀小。形体结构比较简单,制造工艺性较好,结构长度比较短。

产品执行标准

设计与制造:JB/T 7746

螺纹端尺寸:GB 7306

结构长度:JB/T 7746

压力~温度:GB/T 9131

检验与试验:JB/T 9092

产品性能参数

Z11H、Z11Y 内螺纹闸阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Z11H-25 25 2.5 ≤425 水、蒸汽、油品
Z11H-40 40 4.0
Z11H-63 63 6.3
Z11H-100 100 10 ≤450
Z11H-160 160 16
Z11Y-25 25 2.5 ≤425 水、蒸汽、油品
Z11Y-40 40 4.0
Z11Y-63 63 6.3
Z11Y-100 100 10
Z11Y-160 160 16
Z11Y-25I 25 2.5 ≤550 蒸汽、油品
Z11Y-40I 40 4.0
Z11Y-63I 63 6.3
Z11Y-25P 25 2.5 ≤150 弱腐蚀性介质
Z11Y-40P 40 4.0
Z11Y-63P 63 6.3
Z11Y-100P 100 10.0
Z11Y-160P 160 16.0

产品零部件材料

Z11H、Z11Y 内螺纹闸阀零部件材料
型号 材料
阀体、阀盖、闸板 闸杆 密封面 填料
Z11H-25 碳素钢 铬不锈钢 铬不锈钢或碳钢堆焊硬质合金 石棉石墨或柔性石墨
Z11H-40
Z11H-63
Z11H-100 锻钢 锻钢 铬不锈钢 -
Z11H-160
Z11Y-25 碳素钢 铬不锈钢 铬不锈钢或碳钢堆焊硬质合金 石棉石墨或柔性石墨
Z11Y-40
Z11Y-63
Z11Y-100
Z11Y-160
Z11Y-25I 铬钼钢 耐热钢或铬不锈钢 铬钼钢堆焊硬质合金 石棉石墨或柔性石墨
Z11Y-40I
Z11Y-63I
Z11Y-25P 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛钢堆焊硬质合金 柔性石墨或聚四氟
Z11Y-40P
Z11Y-63P
Z11Y-100P
Z11Y-160P

产品外形及结构尺寸

Z11H PN25~PN63 内螺纹闸阀主要外形及结构尺寸 (mm)
DN Rc / in L D H H1 D0 重量/ kg
15 Rc ½ 90 34 208 229 120 3.5
20 Rc ¾ 100 44 244 275 140 5.7
25 Rc 1 110 48 261 296 160 6.9
32 Rc 1¼ 120 56 270 310 160 8.5
40 Rc 1½ 135 64 304 352 200 12.3
50 Rc 2 155 75 318 377 240 30
Z11Y PN25~PN63 内螺纹闸阀主要外形及结构尺寸 (mm)
DN Rc / in L D H H1 D0 重量 / kg
15 Rc ½ 80 34 142 155 100 1.9
20 Rc ¾ 90 40 145 160 100 2.0
25 Rc 1 100 50 164 186 120 3.3
32 Rc 1¼ 120 58 187 216 140 4.8
40 Rc 1½ 130 66 215 250 160 6.7
50 Rc 2 140 78 244 276 180 9.6

产品图片

Z11H、Z11Y 内螺纹闸阀图片

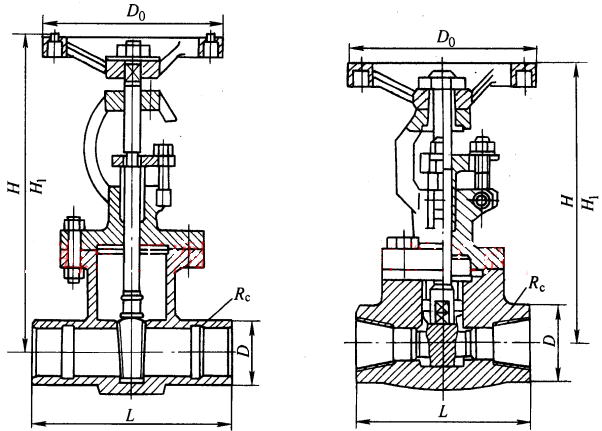

产品外形及结构尺寸示意图

Z11H、Z11Y 内螺纹闸阀外形及结构尺寸示意图
