| 名称：持压泄压阀 |
|
产品介绍:
【产品用途】
泄压阀：可将给水管中超过引导阀安全设定值之压力释放，并维持管中压力于一安全设定值以下，以防止管中高压或突压（SURGE）毁损管线或设备。可用于高层大楼消防测试循环系统之泄压用，以防止水压过高造成系统危险。持压阀：可维持主阀上游供水压力于某一设定值以上，以保障主阀上游供水区之压力
【性能参数】
|
型号 |
A742X-10 |
A742X-16 |
A742X-25 |
|
工作压力（MPa） |
1.0 |
1.6 |
2.5 |
|
适用温度（℃） |
0～80 |
|
适用介质 |
水 |
|
材料 |
阀体、阀盖 |
铸铁 |
|
阀杆 |
铬不锈钢 |
|
阀座、阀盘 |
青铜 |
|
膜片 |
丁晴橡胶 |
主要外形和连接尺寸
| 公称通径DN（mm) |
尺寸（mm） |
| L |
A1 |
A |
H1 |
H |
| 20 |
150 |
130 |
333 |
463 |
557 |
| 25 |
160 |
130 |
333 |
463 |
557 |
| 32 |
180 |
130 |
333 |
463 |
557 |
| 40 |
200 |
140 |
343 |
516 |
610 |
| 50 |
203 |
140 |
343 |
516 |
610 |
| 65 |
216 |
140 |
355 |
520 |
625 |
| 80 |
241 |
145 |
360 |
537 |
642 |
| 100 |
292 |
155 |
400 |
596 |
750 |
| 125 |
330 |
165 |
420 |
653 |
808 |
| 150 |
356 |
180 |
435 |
709 |
864 |
| 200 |
495 |
205 |
480 |
805 |
1135 |
| 250 |
622 |
225 |
530 |
855 |
1185 |
| 300 |
698 |
245 |
575 |
953 |
1325 |
| 350 |
787 |
275 |
620 |
990 |
1385 |
| 400 |
914 |
285 |
668 |
1030 |
1445 |
| 450 |
978 |
285 |
668 |
1030 |
1445 |
| 500 |
978 |
410 |
780 |
750 |
1110 |
| 600 |
1230 |
456 |
888 |
850 |
1286 |

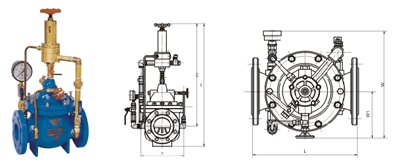

【结构图片】

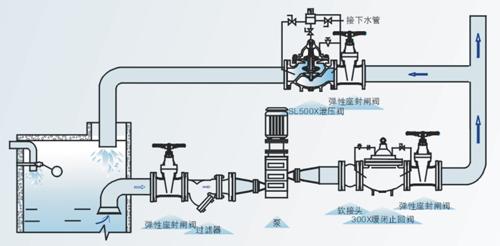

【安装示意图】
|
