产品介绍:
【产品用途】
通风蝶阀在冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置
【产品特点】
1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
主要外形和连接尺寸
| 公称通径 |
主要外形尺寸和连接尺寸 |
| L |
D1 |
D |
Z-d |
H |
H0 |
A |
B |
| 50 |
108 |
110 |
140 |
4-14 |
70 |
215 |
270 |
65 |
| 65 |
112 |
130 |
160 |
4-14 |
80 |
235 |
270 |
65 |
| 80 |
124 |
150 |
190 |
4-18 |
95 |
263 |
270 |
65 |
| 100 |
127 |
170 |
210 |
4-18 |
105 |
283 |
270 |
65 |
| 125 |
140 |
200 |
240 |
8-18 |
120 |
313 |
310 |
65 |
| 150 |
140 |
225 |
265 |
8-18 |
132.5 |
338 |
310 |
65 |
| 200 |
152 |
280 |
320 |
8-18 |
160 |
493 |
365 |
90 |
| 250 |
165 |
335 |
375 |
12-18 |
187.5 |
550 |
365 |
90 |
| 300 |
178 |
395 |
440 |
12-22 |
220 |
615 |
365 |
90 |
| 350 |
190 |
445 |
490 |
12-22 |
245 |
678 |
365 |
90 |
| 400 |
216 |
495 |
540 |
16-22 |
270 |
727 |
365 |
90 |
| 450 |
222 |
550 |
595 |
16-22 |
297.5 |
782 |
365 |
90 |

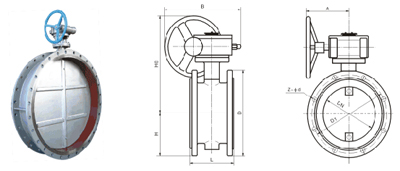

【结构图片】
|
