产品介绍:
【产品用途】
升降式止回阀是生产过程调节系统中的重要环节之一，是控制管道内介质单向流向的阀门，阻止介质倒流
【产品特点】
1、升降式止回阀具有结构简单，动作可靠，维修方便等优点，广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中
2、当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流
【性能参数】
|
型号 |
H41H-16C～100 |
H41Y-16C～100 |
H41W-16P～100 |
|
工作压力（MPa） |
1.6～10.0 |
|
适用温度（℃） |
≤425 |
≤150 |
|
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
|
材料 |
阀体、阀盖 |
碳钢 |
铬镍钛不锈钢 |
|
密封面 |
堆焊铬不锈钢 |
堆焊硬质合金 |
铬镍钛不锈钢 |
|
垫片 |
钢带石墨参缠绕 |
聚四氟乙烯 |
主要外形和连接尺寸
| 公称通径 |
主要外形尺寸和连接尺寸 |
| L |
D |
D1 |
D2 |
b |
Z-d |
H |
| H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I |
| 15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
77 |
| 20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
77 |
| 25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
80 |
| 32 |
180 |
135 |
100 |
75 |
16 |
4-18 |
85 |
| 40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
95 |
| 50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
105 |
| 65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
120 |
| 80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
130 |
| 100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
140 |
| 125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
155 |
| 150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
180 |
| 200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
215 |
| 250 |
730 |
405 |
355 |
320 |
30 |
12-25 |
260 |
| 300 |
850 |
460 |
410 |
375 |
34 |
12-25 |
315 |
| H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I |
| 15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
100 |
| 20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
105 |
| 25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
| 32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
130 |
| 40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
135 |
| 50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
149 |
| 65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
160 |
| 80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
169 |
| 100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
194 |
| 125 |
400 |
270 |
220 |
180 |
28 |
8-25 |
222 |
| 150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
255 |
| 200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
305 |
| 250 |
730 |
425 |
370 |
332 |
36 |
12-30 |
355 |
| 300 |
850 |
485 |
430 |
390 |
40 |
16-30 |
410 |

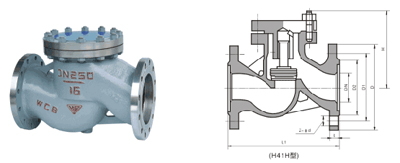

【结构图片】
|
