产品介绍: 【产品用途】
轨道旋塞阀适用于公称压力CLASS150-900LBS,1.6~32.0MPa,工作温度-29~150℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质
【产品特点】
1、它的密封性是通过阀片四周的密封圈来实现的。独特的燕尾槽保护和固定密封圈
2、双向流动,安装使用更方便
3、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要
【工作原理】
当阀门全开的状态下,塞子的通道兴阀体的通道对齐,能保证理想的很低压力降. 当转动手轮,塞子将朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭. 当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动90度,最后塞子的通道于阀体的通道对齐,使阀门处于全开的状态. 该阀门的优点是阀门在开启的过程中,阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损,同时密封采用软密封,使密封在关闭时为零泄露
【性能参数】
型号 |
GX43-150Lb |
GX43-300Lb |
GX43-600Lb |
GX43-900Lb |
压力级(Lb) |
150 |
300 |
600 |
900 |
材料 |
阀体、阀盖、填料压盖 |
WCB、CF8、CF8M、CF3、CF3M |
塞子、阀杆、导向螺栓、销、阀片 |
Gr、F6a、F22、CF8、CF8M、CF3、CF3M |
密封圈 |
氟橡胶 |
O形圈 |
丁腈橡胶 |
填料 |
柔性石墨+不锈钢 |
主要外形和连接尺寸
型号 |
YDAOX43-150 |
压力等级 |
150LB |
口径Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
H |
230 |
260 |
300 |
340 |
380 |
435 |
460 |
490 |
525 |
570 |
625 |
700 |
780 |
870 |
980 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
40 |
450 |
450 |
500 |
500 |
重量(kg) |
10 |
12 |
14 |
19 |
21 |
28 |
34 |
39 |
75 |
95 |
135 |
200 |
255 |
415 |
650 |
型号 |
YDAOX43-300 |
压力等级 |
300LB |
口径Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
H |
230 |
260 |
300 |
340 |
380 |
435 |
460 |
490 |
525 |
570 |
625 |
700 |
780 |
870 |
980 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
重量(kg) |
11 |
13 |
20 |
27 |
31 |
37 |
44 |
60 |
82 |
115 |
165 |
225 |
305 |
405 |
650 |
型号 |
YDAOX43-600 |
压力等级 |
600LB |
口径Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
H |
230 |
260 |
300 |
340 |
380 |
435 |
460 |
490 |
525 |
570 |
625 |
700 |
780 |
870 |
980 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
重量(kg) |
13 |
15 |
22 |
29 |
34 |
41 |
54 |
68 |
99 |
128 |
191 |
258 |
430 |
650 |
870 |
型号 |
YDAOX43-900 |
压力等级 |
900LB |
口径Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
L |
229 |
229 |
254 |
279 |
305 |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
H |
230 |
260 |
300 |
340 |
380 |
435 |
460 |
490 |
525 |
570 |
625 |
700 |
780 |
870 |
980 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
重量(kg) |
15 |
19 |
24 |
32 |
38 |
47 |
62 |
75 |
115 |
147 |
220 |
379 |
490 |
720 |
1020 |

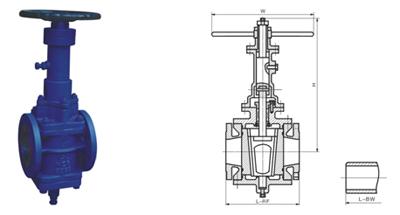

【结构图片】
|
