产品介绍:
【产品用途】
提升式硬密封旋塞阀适用于公称压力CLASS150-1500LBS，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质
【产品特点】
1、产品结构合理、密封可靠、性能优良、造型美观
2、阀门的启闭过程是在密封面脱离的状态下进行的，不会造成密封面的磨损
3、双向流动，安装使用更方便
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
【启闭工作原理】
阀门的启闭过程：开启阀门时，要先旋转手轮，使塞子上升，于密封面脱离，再旋转手柄90°，使塞子的通道和阀体的通道相通，达到开启的目的。而阀闭的过程是先旋转手柄90°，使塞子的通道和阀体的通道垂直，再旋转手轮，使塞子下降，达到密封
主要外形和连接尺寸
| 型号 |
ZDALX43-150LB |
| 压力等级 |
150LB |
| 口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
| H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
9 |
10 |
11 |
17 |
19 |
23 |
25 |
32 |
55 |
82 |
98 |
130 |
178 |
250 |
380 |
| 型号 |
ZDALX43-300LB |
| 压力等级 |
300LB |
| 口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
| H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
10 |
12 |
14 |
19 |
21 |
28 |
34 |
39 |
75 |
95 |
135 |
200 |
255 |
415 |
650 |
| 型号 |
ZDALX43-600LB |
| 压力等级 |
600LB |
| 口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
| H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
13 |
14 |
19 |
23 |
25 |
32 |
40 |
55 |
105 |
139 |
300 |
440 |
730 |
1150 |
1570 |
| 型号 |
ZDALX43-900LB |
| 压力等级 |
900LB |
| 口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
229 |
229 |
254 |
279 |
305 |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
| H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
16 |
17 |
26 |
30 |
33 |
39 |
50 |
70 |
137 |
181 |
397 |
590 |
860 |
1470 |
1880 |

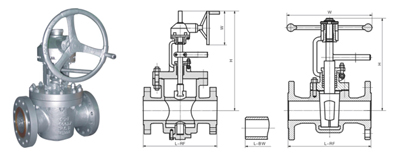

【结构图片】
|
