| 名称：气动薄膜调节阀 |
|
产品介绍:
【产品用途】
气动薄膜调节阀由气动薄膜执行机构和调节阀两大部分组成，它与气动调节器，减压阀及其他仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封，泄漏量小的优点，但平衡力较大，故工作压差不宜过高。双座调节阀具有流量系数大，不平衡力较小的特点，因而使用广泛
【性能参数】
|
DN/mm |
PN |
环境温度/℃ |
固有流量特性 |
气源最大压力/MPa |
|
25～300 |
16，40，64 |
-30～60 |
直线、等百分比 |
0.25 |
|
DN
/mm |
流通能力 |
行程/mm |
配用执行器型号 |
灰铸铁阀 |
|
单座 |
双座 |
PN |
工作压力/MPa |
介质温度/℃ |
|
25 |
8 |
10 |
16 |
ZMA-2 |
16 |
1.6 |
≤200 |
|
32 |
12 |
16 |
|
40 |
20 |
25 |
25 |
ZMA-3 |
|
50 |
32 |
40 |
|
65 |
50 |
63 |
40 |
ZMA-4 |
|
80 |
80 |
100 |
|
100 |
120 |
160 |
|
125 |
200 |
250 |
60 |
ZMA-5 |
|
150 |
280 |
400 |
|
200 |
450 |
630 |
|
250 |
|
1000 |
100 |
ZMA-6 |
|
300 |
|
1600 |
【主要零件材料】
|
PN |
阀体、上阀盖、下阀盖 |
阀芯、阀杆、阀座 |
垫片 |
填料 |
|
16 |
HT200 |
1Cr18Ni9 |
石棉橡胶板 |
聚四氟乙烯 |
|
40 |
ZG25 |
1Cr18Ni9 |
石棉橡胶板 |
聚四氟乙烯 |
|
64 |
1Cr18Ni9 |
1Cr18Ni9 |
石棉橡胶板 |
聚四氟乙烯 |
主要外形和连接尺寸
公称通径
DN(mm) |
外形安装尺寸 |
| D |
H |
H1 |
L |
| ZMAT型 |
ZMBT型 |
| 15 |
280 |
479 |
532 |
47.5 |
140 |
| 20 |
479 |
532 |
52.5 |
145 |
| 25 |
479 |
532 |
57.5 |
155 |
| 32 |
325 |
538 |
617 |
67.5 |
165 |
| 40 |
553 |
632 |
72.5 |
190 |
| 50 |
562 |
641 |
80 |
210 |
| 65 |
410 |
754 |
855 |
90 |
240 |
| 80 |
100% |
876 |
97.5 |
270 |
| 100 |
857 |
958 |
107.5 |
335 |

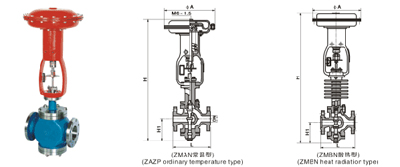

【结构图片】
|
