【产品用途】
圆盘式式疏水阀用来自动排除蒸汽管道,用热设备中的凝结水,以保证管道畅通,提高热效率。用于石油、化工、食品、印染、纺织、医药等行业的蒸汽管网中的蒸汽总管、支管、汽水分离器等场合,还可用于烘房、烘箱、热压机等用汽设备中
【工作原理】
圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化.使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的
【性能参数】
型号 |
工作压力/MPa |
适用温度/℃ |
适用介质 |
材料 |
阀体、阀盖 |
阀座、阀杆、过滤网 |
CS49H-16
S49H-16 |
1.6 |
≤203 |
蒸汽、凝结水 |
灰铸铁 |
不锈钢 |
CS49H-16C |
碳素铸钢 |
不锈钢 |
CS49H-25 |
2.5 |
≤210 |
CS49H-40 |
4.0 |
≤247 |
主要外形和连接尺寸
产品型号 |
口径 |
连接方式 |
最高允许温度℃ |
阀体材质 |
外形尺寸 |
L |
H1 |
H2 |
W |
HRF3 |
15 |
法兰 |
500 |
WC6 |
230 |
78 |
35 |
135 |
20 |
法兰 |
500 |
WC6 |
230 |
78 |
35 |
135 |
25 |
法兰 |
500 |
WC6 |
230 |
78 |
35 |
135 |
HRF3 |
15 |
承插焊 |
500 |
WC6 |
130 |
78 |
35 |
135 |
20 |
承插焊 |
500 |
WC6 |
130 |
78 |
35 |
135 |
25 |
承插焊 |
500 |
WC6 |
130 |
78 |
35 |
135 |
HRF3 |
15 |
内螺纹 |
500 |
WC6 |
130 |
78 |
35 |
135 |
20 |
内螺纹 |
500 |
WC6 |
130 |
78 |
35 |
135 |
25 |
内螺纹 |
500 |
WC6 |
130 |
78 |
35 |
135 |
HRF150 CS49H-160V |
15 |
法兰 |
500 |
WC6 |
130 |
122 |
58 |
228 |
20 |
法兰 |
500 |
WC6 |
400 |
122 |
58 |
228 |
25 |
法兰 |
500 |
WC6 |
400 |
122 |
58 |
228 |
32 |
法兰 |
500 |
WC6 |
400 |
122 |
58 |
228 |
40 |
法兰 |
500 |
WC6 |
400 |
122 |
58 |
228 |
50 |
法兰 |
500 |
WC6 |
400 |
122 |
58 |
228 |
HR69H-160V |
15 |
承插焊 |
500 |
WC6 |
220 |
122 |
58 |
228 |
20 |
承插焊 |
500 |
WC6 |
220 |
122 |
58 |
228 |
25 |
承插焊 |
500 |
WC6 |
220 |
122 |
58 |
228 |
32 |
承插焊 |
500 |
WC6 |
320 |
122 |
58 |
228 |
40 |
承插焊 |
500 |
WC6 |
320 |
122 |
58 |
228 |
50 |
承插焊 |
500 |
WC6 |
320 |
122 |
58 |
228 |

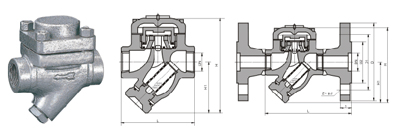

【结构图片】
