【产品用途】
双金属片式疏水阀主要用于显热加热的场合,能自动排除低于设定温度的凝结水,而将高于设定温度的凝结水保留在阀的入口处,对提高和节约能源起着重要的作用
【产品特点】
1、采用双金属片,能在广泛压力范围不经调整就可使用
2、灵敏的热感应,能连续排水,没有噪声,抗腐蚀性强
3、体积小,安装方便,任意角度可安装
【性能参数】
型号 |
适用温度/℃ |
适用介质 |
阀体材料 |
CS17H |
≤425 |
水、蒸汽 |
WCB |
CS47H |
≤425 |
水、蒸汽 |
WCB |
CS67H |
≤425 |
水、蒸汽 |
WCB |
主要外形和连接尺寸
型号 |
公称通径DN(mm) |
尺 寸 |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-фd |
SF-1/2/3-GF |
15 |
230 |
180 |
95 |
65 |
45 |
14 |
2 |
4-ф14 |
20 |
230 |
180 |
105 |
75 |
55 |
14 |
2 |
4-ф14 |
25 |
230 |
185 |
115 |
85 |
65 |
14 |
2 |
4-ф14 |
32 |
250 |
195 |
135 |
100 |
78 |
16 |
2 |
4-ф18 |
40 |
250 |
200 |
145 |
110 |
85 |
16 |
2 |
4-ф18 |
50 |
250 |
208 |
160 |
125 |
100 |
16 |
2 |
4-ф18 |
TSF-1/2/3-GF |
15 |
210 |
140 |
95 |
65 |
45 |
14 |
2 |
4-ф14 |
20 |
210 |
145 |
105 |
75 |
55 |
14 |
2 |
4-ф14 |
25 |
210 |
150 |
115 |
85 |
65 |
14 |
2 |
4-ф14 |

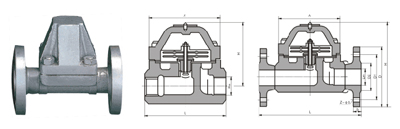

【结构图片】
