名称:GL41H-16T型 Y型黄铜过滤器

产品介绍:

产品说明

GL41H-16T型 Y型黄铜过滤器结构先进、阻力小、排污方便等特点,适用于公称压力 ≤1.6MPa 的管路上,可过滤介质中的污垢、锈等杂物,以保护阀门及设备的正常使用。

产品性能参数

GL41H-16T型 Y型黄铜过滤器主要性能参数
型号 PN 工作压力 (MPa) 适用温度 (℃) 适用介质
GL41H-16T 16 1.6 ≤ 150 水、气、油

产品零部件材料

GL41H-16T型 Y型黄铜过滤器零部件材料
型号 材料
阀体、阀盖 过滤网
GL41H-16T 黄铜 不锈钢

产品外形及结构尺寸

GL41H-16T型 Y型黄铜过滤器主要外形及结构尺寸 (mm)
DN L D D1 z×ød H
40 204 150 110 4×ø18 137
50 244 165 125 4×ø18 155
65 279 185 145 4×ø18 177
80 305 200 160 8×ø18 195
100 362 220 180 8×ø18 227
125 412 250 210 8×ø18 256
150 478 285 240 8×ø22 297
200 590 340 295 8×ø22 305

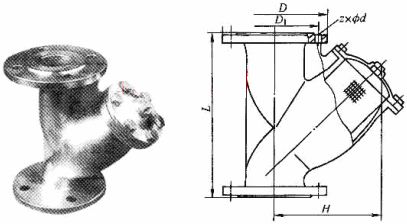

产品外形及结构尺寸示意图

GL41H-16T型 Y型黄铜过滤器产品外形及结构尺寸示意图
